Comparando DIN 6921 e GB/T 16674 FLANGE HEX-DIMENSions-substitutabilidade-aplicativos, inventário atual

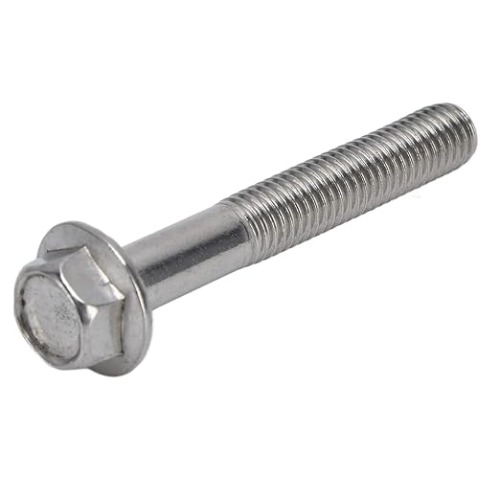

Os parafusos hexágonos flangeados são prendedores críticos amplamente utilizados em inúmeras indústrias, fornecendo uma superfície de mancal maior sob a cabeça em comparação com os parafusos hexágonos padrão, eliminando assim a necessidade de uma arruela separada em muitas aplicações. Dois padrões comuns que regem esses fixadores são o DIN 6921 alemão e o padrão nacional chinês GB/T 16674. Enquanto ambos definem parafusos de um tipo semelhante, entender seus requisitos específicos é essencial para a aplicação e o fornecimento adequados.

Visão geral dos padrões

• DIN 6921: Bolts hexagon com flange: Este padrão especifica as características dos parafusos hexágonos com roscas métricas e um flange circular sob a cabeça. É um padrão alemão estabelecido há muito tempo que obteve um uso generalizado internacionalmente, principalmente em contextos de engenharia europeus.

• GB/T 16674: Bolts hexágonos com flange: Este é o padrão nacional chinês para parafusos hexagonais com flange. Como muitos padrões modernos de GB, o GB/T 16674 é frequentemente harmonizado com os padrões internacionais, com o objetivo de compatibilidade com práticas globais, frequentemente referenciando os padrões ISO (embora os níveis específicos de harmonização possam variar). É o padrão principal para esse tipo de parafuso na China.

Comparação de parâmetros dimensionais

Embora ambos os padrões descrevam o mesmo tipo de parafuso, pode haver diferenças sutis nas dimensões e tolerâncias especificadas. As principais dimensões a serem consideradas incluem:

1. Tamanho e pitch de threads: Ambos os padrões cobrem roscas métricas padrão (por exemplo, M5, M6, M8, M10, etc.) com arremessos correspondentes. Para tamanhos comuns, as dimensões nominais do encadeamento são geralmente idênticas, aderindo aos padrões básicos de roscas métricas (como a ISO 262).

2. Através de apartamentos (tamanho da chave): A dimensão nos apartamentos hexagonais, que determina o tamanho da chave necessária, é tipicamente padronizada para determinados tamanhos de rosca e geralmente é o mesmo entre os dois padrões, refletindo acordos internacionais (como potencialmente ISO 4162 ou similar).

3. Altura da cabeça: A altura geral da cabeça do parafuso (excluindo o flange) pode ser semelhante entre o DIN 6921 e o GB/T 16674 para tamanhos correspondentes, mas variações em tolerâncias ou valores de altura específicos para certos intervalos podem existir.

4. Diâmetro do flange: O diâmetro do flange integrado é uma dimensão crítica que afeta a área da superfície do rolamento. Embora frequentemente comparável, pode haver pequenas diferenças nos diâmetros ou tolerâncias do flange especificado entre os dois padrões, principalmente para tamanhos de parafusos maiores.

5. Espessura e forma do flange: Às vezes, as diferenças podem ser encontradas na espessura mínima/máxima do flange ou no perfil exato da borda do flange (por exemplo, chanfro ou raio).

6. Comprimento do parafuso: Ambos os padrões cobrem uma variedade de comprimentos de parafusos padrão para cada tamanho de rosca. Os comprimentos padrão disponíveis podem variar um pouco entre as especificações dos dois padrões.

7. Tolerâncias: Mesmo que as dimensões nominais sejam iguais, as tolerâncias (variações permitidas) para dimensões como altura da cabeça, diâmetro do flange ou diâmetro menor da linha podem diferir, impactar a intercambiabilidade em aplicações de precisão.

Em resumo sobre as dimensões: Para muitos tamanhos comuns e em aplicações não críticas, as principais dimensões (threads, entre apartamentos) são frequentemente muito semelhantes ou idênticas. No entanto, Aplicações críticas requerem verificação cuidadosa de todas as dimensões, tolerâncias e especificações de materiais específicas, conforme listado nos respectivos documentos padrão atuais.

Avaliação de substituibilidade

Um parafuso DIN 6921 pode ser substituído por um parafuso GB/T 16674 e vice -versa?

• Potencial de substituibilidade: Devido à similaridade fundamental no design e geralmente fecha a correspondência nas principais dimensões nominais (especialmente o tamanho da linha e entre os apartamentos), os parafusos DIN 6921 e GB/T 16674 são Freqüentemente considerado substituível para muitas aplicações de fixação de uso geral ou não crítico. Se o orifício do furo acomodar o fio, os apartamentos correspondem à ferramenta e o flange fornece área de rolamento suficiente para os requisitos da junta, substituição poder ser aceitável.

• Limitações e riscos:

  • Stack-up de tolerância: Pequenas diferenças nas tolerâncias podem levar a problemas em montagens com folgas rígidas ou ajustes críticos.

  • Distribuição de carga: Variações no diâmetro ou espessura do flange podem afetar a distribuição da força de fixação, que é crucial em aplicações de alto estresse ou propenso a vibrações.

  • Classes de materiais e força: Enquanto ambos os padrões cobrem várias classes de força (por exemplo, 8.8, 10.9), as composições de materiais específicas, os requisitos de teste ou as convenções de marcação podem ter diferenças sutis, conforme definido por seus respectivos padrões de governo.

  • Criticidade do aplicativo: Para aplicações em que a falha pode resultar em riscos de segurança significativos, comprometimento estrutural ou altos custos (por exemplo, sistemas de segurança automotiva, articulações críticas de máquinas), aderendo estritamente ao padrão especificado (DIN 6921 ou GB/T 16674). Substituição é não recomendado sem validação e aprovação completas de engenharia.

Conclusão sobre a substituibilidade: Embora frequentemente possível em papéis menos exigentes devido a semelhanças dimensionais, a substituição é não é uma substituição garantida individual . Sempre avalie os requisitos específicos do aplicativo e, para usos críticos, Consulte os padrões oficiais ou procure conselhos de engenharia especializados antes de substituir um pelo outro.

Cenários de aplicação típicos

Os parafusos hexágonos flangeados DIN 6921 e GB/T 16674 são prendedores versáteis usados em uma ampla variedade de aplicações, onde é necessária uma junta segura com uma superfície de mancal integrada. Cenários comuns incluem:

• Conexões gerais de chassi: Utilizado para conexões gerais em sub -quadros, membros cruzados, suportes de motor, componentes de suspensão e outros elementos estruturais nos conjuntos de chassi de veículos. O flange integrado ajuda a distribuir cargas efetivamente em superfícies potencialmente irregulares ou mais macias.

• Máquinas e equipamentos: Componentes de fixação em vários tipos de máquinas, equipamentos industriais, máquinas agrícolas e equipamentos de construção, onde são necessárias juntas robustas e confiáveis.

• Submontagens automotivas: Utilizado em inúmeros submontagens automotivas além do chassi principal, incluindo sistemas de escape, montagem de assentos, bracketria e muito mais.

• Eletrônicos e acessórios elétricos: Sensores de fixação, unidades de controle, colchetes de fiação, caixas de junção, pontos de terra e outros componentes elétricos e eletrônicos para estruturas ou gabinetes. O flange ajuda a evitar danos a alojamentos de componentes e fornece uma superfície de contato estável.

• Fabricação de metal: Juntando -se aos perfis de chapas metálicas ou estruturais no trabalho geral de fabricação.

• Aparelhos: Utilizado em vários aparelhos domésticos e industriais para fixação estrutural.

Conclusão

Os padrões DIN 6921 e GB/T 16674 definem parafusos hexágonos flangeados que são estrutural e dimensionalmente semelhantes em muitos aspectos -chave, facilitando seu uso comum em diferentes regiões de fabricação. Embora frequentemente substitua em aplicações gerais, possíveis diferenças nas tolerâncias, dimensões específicas e requisitos de material significam que a estrita adesão ao padrão especificado é crucial para aplicações críticas. A compreensão dos requisitos de cada padrão permite que os fabricantes e engenheiros selecionem o fixador apropriado, garantindo desempenho, segurança e conformidade.
