Um mergulho profundo nos pinos de precisão - paralelo, clevis e pinos divididos | Zhejiang Zhongrui Auto Parts, fixadores de carros de alta qualidade personalizados

No design intrincado e na fabricação de veículos modernos, enquanto a atenção geralmente se concentra nos principais componentes, a confiabilidade e o desempenho de inúmeras peças menores são igualmente críticas. Os prendedores de precisão, geralmente invisíveis, são o pino de segurança, durabilidade e montagem eficiente.

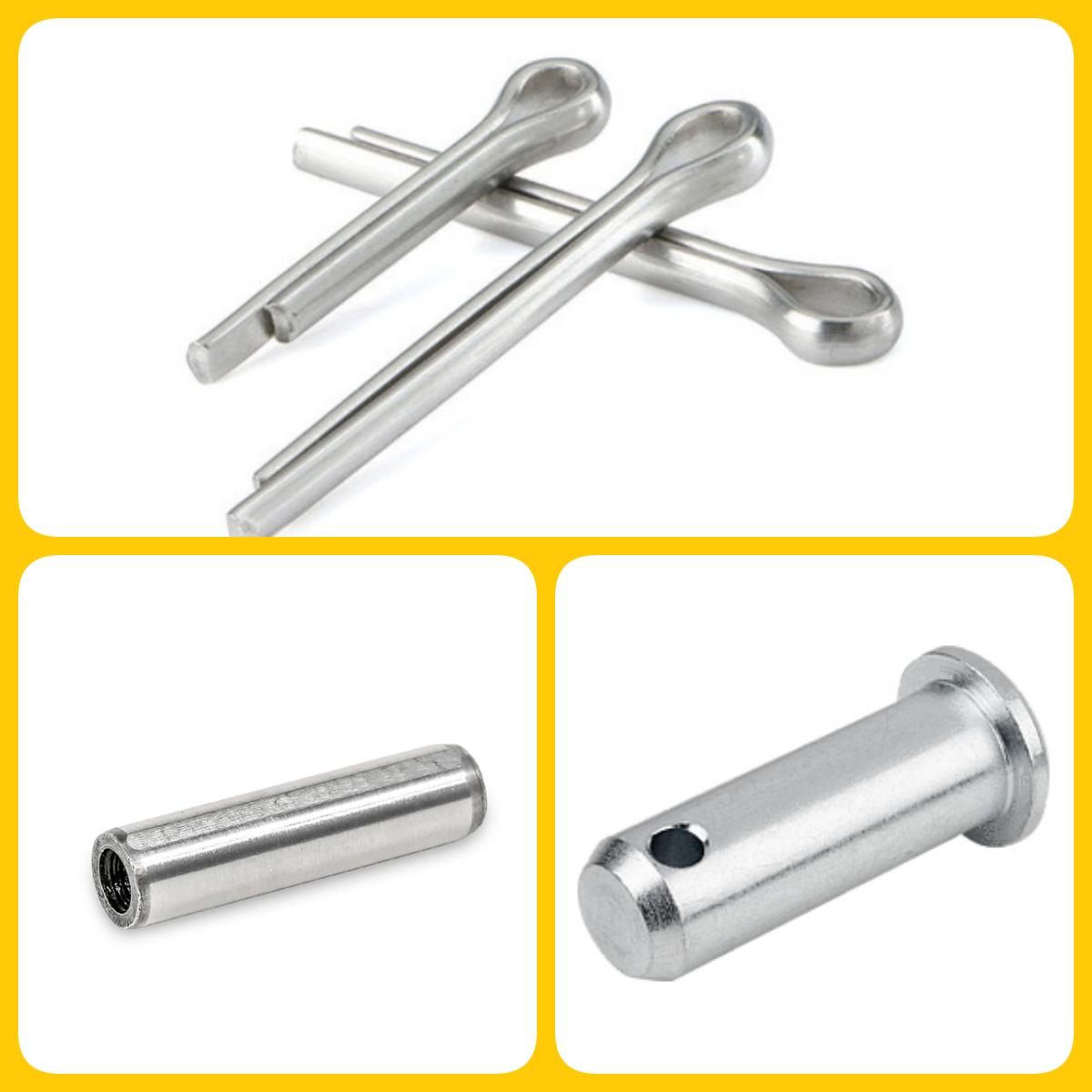

Em Zhejiang Zhongrui Auto Parts, nos especializamos em fornecer as soluções de fixação padronizadas de alta qualidade e a indústria automotiva global depende. Hoje, exploramos três tipos fundamentais de pinos - pinos paralelos com rosca interna, pinos Clevis com cabeça e pinos divididos - destacando seus papéis específicos, vantagens importantes e a importância de padrões internacionais como GB/T, DIN, ISO e JIS para integração automotiva sem costura.

Compreender esses componentes vitais é essencial para engenheiros automotivos, designers, especialistas em compras e profissionais de manufatura que buscam excelência.

1. Pinos paralelos com rosca interna: alinhamento de precisão com facilidade de manutenção

A precisão é fundamental em muitos submontagens automotivas, principalmente onde os componentes devem estar localizados com precisão em relação um ao outro. Os pinos paralelos com rosca interna são projetados especificamente para esse fim, fornecendo alinhamento preciso e um ajuste seguro de interferência.

O que são: esses pinos cilíndricos sólidos apresentam um diâmetro altamente controlado para um ajuste confortável em orifícios com precisão. Um recurso de distinção de chave é a rosca interna em uma extremidade, projetada para aceitar um parafuso de extrator.

Por que eles importam em automotivo:

Posicionamento preciso: crítico para a funcionalidade das peças de acasalamento. Nas transmissões, por exemplo, o alinhamento preciso de engrenagens e eixos é essencial para a transferência de energia suave e a prevenção do desgaste prematuro.
Faixa de interferência segura: fornece uma junta forte capaz de suportar vibração e forças de cisalhamento inerentes à operação do veículo.
Manutenção simplificada: o encadeamento interno é uma vantagem significativa. Quando os componentes precisam de desmontagem para manutenção ou reparo, um parafuso de extrator pode ser inserido na rosca, permitindo que o pino seja extraído sem danificar o material circundante ou o próprio pino. Isso reduz o tempo de inatividade e simplifica os processos complexos de montagem/desmontagem em ambientes de fabricação e serviço.

Principais vantagens para aplicativos automotivos:

Precisão garantida: fabricado em tolerâncias rígidas (por exemplo, conforme DIN 7979 ou ISO 8735), garantindo um alinhamento confiável e repetível.
Facilita a desmontagem: A rosca interna simplifica drasticamente a extração em comparação com os pinos sólidos, minimizando os danos potenciais.
Desempenho durável: normalmente feito de aço endurecido, oferecendo alta resistência ao cisalhamento e resistência ao desgaste.
Materiais Versáteis: Adequado para unir componentes feitos de materiais automotivos comuns, como aço, ligas de alumínio e certos compósitos.

Aplicações automotivas ideais:

Conjuntos de transmissão: localização de eixos, rolamentos e componentes da habitação.
Alinhamento do bloco do motor: Posicionando cabeças ou coletores do cilindro.
Luminárias de fabricação: garantindo a configuração precisa para processos de soldagem ou usinagem.
Alinhamento de matriz e molde: Mantendo a precisão no equipamento de moldagem por estampagem ou injeção.

Padronização e intercambiabilidade: esses pinos são definidos por vários padrões: GB/T 120.2-2000, ISO 8735: 1997, DIN 7979, JIS B 1359, DIN EN 28735: 1992, ISO 8733: 1997, KS B 1309: 2000. A equivalência observada em padrões como GB/T 120.2 e ISO 8735 é crucial. Embora os detalhes e materiais dimensionais possam variar um pouco em todos os padrões listados, o conceito central de um pino paralelo de precisão com um fio interno para extração é consistente. A compreensão desses padrões ajuda os fabricantes automotivos a fonte de pinos equivalentes e de alta qualidade de vários fornecedores globais, garantindo um desempenho confiável, independentemente da origem de fabricação específica (desde que a classe de material e a classe de tolerância atenda ao requisito de aplicação).

2. Clevis Pins com a cabeça: Ativando o articulação e a ligação em sistemas automotivos

Muitos sistemas automotivos dependem de componentes que giram ou articulam, desde os vínculos de direção até os conjuntos de pedal. Os pinos de Clevis com cabeça são prendedores fundamentais para criar esses pontos de dobradiça cruciais.

O que eles são: os pinos Clevis são pinos cilíndricos não t-thread com a cabeça em uma extremidade e um ou mais orifícios no outro, projetados para serem inseridos através de uma clevis (um acessório em forma de U com orifícios nas extremidades) e protegidos, tipicamente com um alfinete de divisão ou cotter. A cabeça fornece uma superfície do rolamento e impede que o pino passasse inteiramente através da montagem.

Por que eles importam em automotivo:

Pontos de pivô confiáveis: eles criam um eixo seguro e de baixo atrito para o movimento rotacional entre os componentes.
Acomodando desalinhamento angular: o design permite inerentemente algum grau de movimento angular, essencial em ligações que se movem através de arcos ou experimentam um leve desalinhamento durante a operação.
Rolamento de carga: projetado principalmente para lidar com forças de cisalhamento (forças perpendiculares ao eixo do pino).
Montagem/desmontagem simples: O método de design e protetor de cabeça (pino dividido) facilita a instalação e a remoção relativamente rápidas para manutenção ou ajuste.

Principais vantagens para aplicativos automotivos:

Link robusto: fornece uma conexão forte para os componentes giratórios em sistemas que experimentam cargas dinâmicas.
Opções de proteção contra corrosão: disponíveis em materiais como aço inoxidável ou com acabamentos como revestimento de zinco ou dacromet, cruciais para resistir à degradação ambiental (umidade, sal, produtos químicos), prolongando a vida útil e garantindo confiabilidade.
Projeto padronizado: definido por padrões como DIN 1444, ISO 2341, GB/T 882, SAE J512, JIS B 2801, ASME B18.8.2M, garantindo consistência dimensional e compatibilidade com ajustes de Clevis padrão.
Facilidade de manutenção: o design da cabeça e os métodos de segurança comuns permitem inspeção, lubrificação ou substituição direta.

Aplicações automotivas ideais:

Sistemas de direção: extremidades da haste, os braços de direção.
Sistemas de freio: ligações de pedal, certos pivôs da pinça (verifique se as classificações de carga).
Ligações de suspensão: conectando vários braços e hastes (verifique se as classificações de carga).
Mecanismos de atuação: travas de porta, lançamentos de capuz/tronco, vínculos de aceleração.
Caixas de pedal: freio, embreagem e acelerador Pivots do pedal.
Mecanismos de assento: ajustadores e dobradiças.

Padronização e intercambiabilidade: os pinos Clevis são definidos em vários padrões, incluindo GB/T 882-2008, ISO 2341: 1986, DIN 1444, SAE J512, JIS B 2801, ASME B18.8.2M. Embora a ISO 2341 seja frequentemente considerada uma contrapartida internacional direta para DIN 1444 e GB/T 882 (Formulário B), variações nos graus materiais (por exemplo, SAE vs. ISO Property Classes), tolerâncias (graus de produto A/B) e dimensões específicas existem nos padrões. No entanto, o entendimento desses padrões permite que os fabricantes automotivos selecionem pinos que atendem aos requisitos de resistência ao cisalhamento e dimensionais necessários, facilitando a flexibilidade de fornecimento dos fornecedores globais, garantindo o desempenho em aplicativos de ligação.

3. Pinos divididos (pinos de casca): bloqueio simples e confiável contra afrouxamento

Frequentemente usado em conjunto com pinos de Clevis, nozes do castelo ou nozes com fenda, pinos divididos (comumente chamados de pinos de casca na América do Norte) são um dispositivo de travamento mecânico básico, mas excepcionalmente eficaz.

O que são: os pinos divididos são pinos de metal semi-rígidos com a cabeça em uma extremidade e uma divisão longitudinada, permitindo que as duas metades sejam distribuídas após a inserção.

Por que eles importam em automotivo:

Mecanismo de travamento positivo: eles atuam como uma barreira física, impedindo que outros prendedores (como nozes) ou pinos (como os pinos de Clevis) de recuar devido a vibração, rotação ou forças externas.
Backup crítico de segurança: em aplicações como proteger as porcas do castelo em rolamentos de roda ou ligações críticas, o pino dividido é uma redundância vital de segurança, evitando uma falha catastrófica se o fixador primário soltar.
Inspeção visual rápida: se um pino dividido está instalado corretamente e as extremidades são espalhadas facilmente verificáveis durante as verificações de rotina.
Solução econômica: Um projeto simples de design e fabricação os torna um método de bloqueio muito econômico.

Principais vantagens para aplicativos automotivos:

Anti-alojamento confiável: fornece uma trava simples e mecânica essencial em ambientes automotivos de alta vibração.
Instalação manual fácil: requer ferramentas mínimas (alicate ou martelo) e não há habilidades especiais.
Aplicabilidade ampla: usado em uma ampla gama de diâmetros para proteger vários tamanhos de porcas, parafusos e pinos.
Opções de resistência à corrosão: Disponível em materiais como aço banhado por zinco (padrão para efetividade e proteção básica) ou aço inoxidável para maior durabilidade em áreas expostas.
Atenção aos padrões: fabricada com especificações como DIN 94, ISO 1234, GB/T 91, ASME B18.8.1, ANSI B18.6.3, JIS B 1351, EN 22340, garantindo a qualidade do material e a consistência dimensional para ajuste e função confiáveis. ISO 1234 e DIN 94 são amplamente considerados equivalentes a GB/T 91.

Aplicações automotivas ideais:

Protegendo as porcas do castelo: nos rolamentos da roda, eixos e componentes de suspensão.
Bloqueio Clevis Pins: nas ligações de direção, suspensão e freio.
Nutas de garfo de fixação: em componentes de transmissão.
Garantir alfinetes e prendedores: em vários braços de controle, tirador e componentes do chassi, onde é necessária uma trava simples.

Padronização e intercambiabilidade: os pinos divididos são altamente padronizados globalmente, definidos por padrões como GB/T 91-2000, ISO 1234: 1997, DIN 94: 1987, ASME B18.8.1-2020, ANSI B18.6.3, JIS B 1351: 2010, EN 22340: 1992. A forte equivalência entre GB/T 91, ISO 1234 e DIN 94 garante que os fabricantes automotivos possam obter pinos divididos intercambiáveis de forma confiável de fornecedores em todo o mundo, garantindo a qualidade consistente e o ajuste para tarefas de travamento crítico de segurança. Diferentes padrões podem especificar materiais ou acabamentos ligeiramente diferentes, mas a função principal e as séries dimensionais estão amplamente alinhadas em suas formas equivalentes.

Zhejiang Zhongrui Auto Peças: Seu parceiro na Precision Automotive Fisnening

Em Zhejiang Zhongrui Auto Parts, entendemos os papéis críticos que esses pinos aparentemente simples desempenham na confiabilidade e segurança dos conjuntos automotivos. Como fabricante certificado pela IATF 16949, estamos comprometidos em produzir pinos paralelos de alta qualidade com rosca interna, pinos Clevis com cabeça, pinos divididos e uma ampla gama de outros fixadores automotivos que atendem a padrões internacionais rigorosos, incluindo GB/T, DIN, ISO, JIS e ASME.

Nossa experiência em fabricação de precisão, controle de qualidade rigoroso e compreensão profunda das equivalências padrão internacionais garante que você receba prendedores confiáveis e intercambiáveis otimizados para desempenho em ambientes automotivos exigentes. Se você precisa de um pino GB/T padrão com um equivalente ISO conhecido ou precisa de orientações para selecionar o pino certo para um aplicativo específico, nossa equipe está pronta para ajudar.

Faça parceria conosco para otimizar seu fornecimento, aprimorar sua resiliência da cadeia de suprimentos e garantir a qualidade inabalável dos fixadores que mantêm seus veículos unidos. Saiba mais sobre nossas capacidades e explore nossa gama abrangente de soluções de fixação automotiva. Visite nosso site ou entre em contato conosco hoje.
