No design e fabricação automotivos, a seleção de fixadores capazes de suportar condições exigentes é fundamental. Os parafusos do flange hexagonal, particularmente os especificados para maior precisão (grau B), são cruciais para conexões confiáveis em estruturas críticas de veículos. Padrão Nacional da China GB 5787 - 1986 Define um fixador: o parafuso de flange hexágono - grau B. para profissionais automotivos que adquirem globalmente, entender seu relacionamento técnico com padrões internacionais como ISO e DIN é essencial para compras confiantes e substituição potencial.

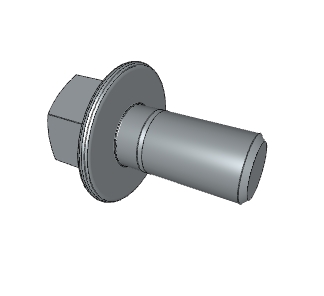

O que é um parafuso GB 5787?

GB 5787 - 1986 Especifica os parafusos de flange hexagonal fabricados a um nível mais alto de precisão dimensional (grau B do produto B). As principais características que tornam esse tipo de parafuso valioso no Automotive incluem:

Flange integrado: Esta base ampla, circular ou hexagonal serve como uma arruela embutida, distribuindo a carga de fixação sobre uma superfície de mancal maior. Isso reduz o estresse no material preso, especialmente importante ao ingressar em componentes feitos de materiais mais suaves ou com orifícios de grandes dimensões.

Cabeça de Hexagon: Permite seguras e apertos seguros com ferramentas padrão.

Grau B do Produto: Indica tolerâncias mais rígidas nas dimensões em comparação com o grau C. Essa precisão é frequentemente necessária para conexões estruturais mais críticas, onde é necessário ajuste preciso.

Provável dimensionamento métrico: Como padrão nacional chinês, os parafusos GB 5787 são normalmente produzidos com dimensões métricas.

Esses recursos posicionam os parafusos GB 5787 como uma opção confiável para a fixação robusta e precisa em montagens automotivas.

Entendendo os padrões internacionais: GB 5787 vs. ISO e DIN

Navegar padrões internacionais é essencial para o fornecimento automotivo global. Com base na análise de padrão cruzado, os relacionamentos para GB 5787 - 1986 são os seguintes:

ISO 4162: 2012 (internacional): GB 5787 - 1986 é considerado Equivalente para a ISO 4162: 2012. Este é um link técnico crítico. Uma designação "equivalente" significa que os parafusos fabricados nesses dois padrões compartilham a mesma forma, ajuste e função fundamentais. Suas características dimensionais centrais, propriedades mecânicas (assumindo a mesma classe de propriedade como 8.8, 10,9, etc., é aplicada, que é uma prática comum), e os aplicativos pretendidos são alinhados, tornando -os tecnicamente intercambiáveis na maioria dos cenários.

DIN 6921: 2013 (alemão): GB 5787 - 1986 está listado como um Referência Din 6921: 2013. Um status de "referência" implica um relacionamento ou similaridade, mas normalmente indica que dimensões específicas, requisitos de material, métodos de teste ou outras nuances técnicas podem diferir. Embora o DIN 6921 também seja um padrão amplamente utilizado para os parafusos de flange hexagonal, especialmente na intercambiabilidade direta automotiva europeia com GB 5787 ou ISO 4162, não deve ser assumida sem verificação cuidadosa das especificações técnicas específicas necessárias para a aplicação.

Com base nos dados fornecidos, os relacionamentos com outros principais padrões internacionais como ANSI, ASME, AS, BS, EN e JIS para esse padrão específico do GB 5787 não são indicados como equivalentes diretos ou referências nesse contexto.

Por que a equivalência é importante para o fornecimento e substituição automotiva:

Para a indústria automotiva, otimizar a cadeia de suprimentos e garantir a disponibilidade de peças são cruciais. A equivalência do GB 5787 para a ISO 4162 oferece vantagens significativas:

Flexibilidade aprimorada de fornecimento: Os fabripodetes automotivos e seus fornecedores podem obter com confiança os parafusos de flange hexagonal de fabricantes aderentes a GB 5787 ou ISO 4162. Isso expande o pool de potenciais fornecedores em todo o mundo, particularmente das principais regiões de fabricação como a China, onde os padrões GB prevalecem.

Resiliência da cadeia de suprimentos aprimorada: O acesso a fornecedores que produzem padrões equivalentes aumenta a capacidade de mitigar os riscos associados a interrupções regionais da oferta ou limitações de capacidade.

Potencial de otimização de custos e lead time: As opções mais amplas de fornecedores podem levar a preços mais competitivos e tempo de entrega potencialmente mais curtos.

Justificação técnica para substituição: O status "equivalente" fornece a base técnica para o uso de um parafuso GB 5787 como substituto direto para um parafuso ISO 4162 (e vice -versa) na maioria dos aplicativos automotivos, desde que a classe de propriedade de material (por exemplo, 8.8, 10.9) e acabamento superficial também atendam aos requisitos do aplicativo. Isso simplifica a validação de engenharia para substituições.

Navegando aplicativos DIN: Embora o GB 5787 seja apenas uma "referência" ao DIN 6921, entender esse relacionamento ajuda os profissionais de compras a identificar produtos potencialmente semelhantes e solicita a due diligence técnica necessária para verificar se um parafuso GB 5787 can ser adaptado ou usado como alternativa em um aplicativo originalmente especificado para o DIN 6921.

Aplicativos automotivos específicos:

Os parafusos de flange hexágono (grau B), incluindo aqueles que estão em conformidade com o GB 5787 e sua ISO 4162 equivalente, são vitais em conjuntos automotivos que requerem conexões robustas e precisas, como:

Chassi e conexões de quadro: Proteger elementos estruturais em que a distribuição de carga e o ajuste preciso são importantes.

Pontos de montagem da suspensão: Anexar componentes como braços de controle, elos ou suportes ao corpo ou sub -quadro do veículo, geralmente exigindo precisão de grau B.

Montagem do trem de força: Preparar o motor ou as montagens de transmissão onde a vibração e a distribuição de carga são críticas.

Conjuntos de eixos: Componentes de fixação no eixo ou diferencial.

Componentes de direção: Conexões que requerem pinça segura e, às vezes, alinhamento preciso.

Considerações de reposição:

Embora a equivalência entre o GB 5787 e a ISO 4162 seja forte, e muitas vezes podem ser usadas de forma intercambiável em aplicações automotivas, a substituição responsável requer confirmação de:

Classe de propriedade do material: Verifique se o grau de resistência do parafuso (por exemplo, 8.8, 10,9, 12.9) atende ou excede a especificação original.

Acabamento de superfície: Confirme que as propriedades de resistência à corrosão são adequadas para o ambiente de aplicação.

Requisitos de aplicação específicos: Para componentes críticos de segurança, siga sempre as orientações explícitas do fabricante do veículo sobre peças e procedimentos de reposição.

Verificação para padrões de referência: Para aplicações originalmente projetadas para padrões em que o GB 5787 é apenas uma "referência" (como o DIN 6921), é necessária uma revisão técnica e testes completos para confirmar a adequação.
