Insights da cadeia de suprimentos automotivos: Guia de seleção de tratamento e processo de revestimento de superfície de fixador

Este artigo se concentra no tratamento da superfície e nos processos de revestimento para fixadores, fornecendo uma análise aprofundada de seus requisitos funcionais e oferecendo orientações de seleção específicas para ajudar os engenheiros e os profissionais de compras a tomar decisões mais informadas.

Análise funcional de tratamentos de superfície de fixador

Os tratamentos de superfície para fixadores não são apenas para estética; Mais importante, eles transmitem propriedades funcionais específicas para atender a diversos ambientes de aplicativos e requisitos de desempenho. As principais funções incluem:

Proteção à corrosão: este é o objetivo principal. Os fixadores de metal (especialmente o aço carbono) são propensos a enferrujar em ambientes úmidos, de spray de sal, química ou outros corrosivos, levando a resistência reduzida, aparência comprometida e até falha funcional. As camadas de tratamento de superfície atuam como uma barreira física ou fornecem proteção eletroquímica (ânodo de sacrifício) para isolar o meio corrosivo, estendendo significativamente a vida útil do fixador.

Controle de atrito: A relação entre o torque aplicada durante o aperto e a força de fixação resultante (pré -carga) é significativamente influenciada pelo coeficiente de atrito. Revestimentos específicos (por exemplo, óleo de fosfato, revestimentos de flocos de zinco com lubrificante integrado) podem fornecer um coeficiente de atrito estável e previsível, garantindo a pré -carga consistente para o mesmo torque aplicado, o que é crucial para a confiabilidade de articulações críticas.

Resistência ao desgaste: em aplicações envolvendo montagem/desmontagem frequente ou movimento relativo, fios de fixador e cabeças podem desgastar. Certos revestimentos rígidos (por exemplo, carburismo, nitragem ou platings de liga específicos) podem aumentar a dureza da superfície e aumentar a resistência ao desgaste.

Mitigação de fragilização de hidrogênio: os fixadores de alta resistência (normalmente a classe de propriedade ≥ 10,9 ou os EUA grau 8 e acima) são suscetíveis à absorção de hidrogênio durante os processos de decapagem e eletroplatação ácidos, levando a fraturas tardias (fragilização de hidrogênio). A escolha de processos sem risco de fragilização de hidrogênio (por exemplo, revestimento mecânico, revestimento de flocos de zinco) ou garantir o assado adequado de alívio de hidrogênio após o revestimento é fundamental para a segurança de parafusos de alta resistência.

Aparência e identificação: os tratamentos de superfície podem fornecer cores diferentes e níveis de brilho para atender aos requisitos estéticos do produto. Cores específicas (por exemplo, certas cores de passivação, cores de revestimento orgânico) às vezes são usadas para diferenciar fixadores de diferentes especificações, materiais ou propósitos.

Condutividade/isolamento: A maioria dos revestimentos metálicos mantém uma boa condutividade elétrica, adequada para aplicações que requerem conexão elétrica (por exemplo, aterramento). Por outro lado, alguns revestimentos orgânicos ou filmes de passivação espessa podem oferecer algumas propriedades isolantes.

Melhoria da adesão: Certos tratamentos (como fosfatação) podem fornecer uma superfície porosa e áspera que aumenta a adesão de tinta subsequente ou aplicações adesivas.

Observe os processos de tratamento/revestimento comuns de superfície de fixador comuns

Aqui estão alguns processos de tratamento de superfície de fixador convencional e suas características:

Eletro-galvanização / placar de zinco: processo: deposição de uma camada de zinco na superfície do fixador por métodos eletroquímicos. Geralmente seguido de passivação (cromato ou não cromato) para melhorar a resistência e a aparência da corrosão (os acabamentos comuns incluem iridesco transparente/azul, amarelo iridescente, preto, azeitona monótona). Características: Custo relativamente baixo, revestimento uniforme, boa aparência, fornece proteção básica à corrosão (ânodo de sacrifício). A camada de passivação afeta significativamente a resistência à corrosão final. Risco de fragilização de hidrogênio; Bakamento de alívio de hidrogênio necessário para peças de alta resistência. Resistência à corrosão: O horário de teste moderado e de spray de sal neutro (NSS) geralmente varia de 24h a 200h, dependendo da espessura e do tipo passivação. Coeficiente de atrito: relativamente alta e variável, a menos que pós-tratamento específicos (como selantes/lubrificantes) sejam aplicados. Aplicações: ambientes internos, uso industrial geral, interiores automotivos, eletrônicos, aplicações com baixos requisitos de corrosão.

Galvanização a quente (HDG): Processo: imersão de prendedores em zinco fundido para formar uma camada espessa compreendendo ligas de zinco-ferro e zinco puro. Características: revestimento muito grosso (normalmente> 40 μm), oferece excelente proteção contra corrosão a longo prazo, especialmente para ambientes externos adversos. A superfície é geralmente mais áspera que a eletroplatação e pode afetar o ajuste da linha (geralmente requer porcas de tamanho grande ou subsídios de rosca). O processo de alta temperatura geralmente elimina o risco de fragilização de hidrogênio. Custo mais alto que o revestimento de zinco. Resistência à corrosão: Excelente, as horas do NSS geralmente atingem 500h a 1000h. Coeficiente de atrito: alta e variável. APLICAÇÕES: Aço de aço estrutural ao ar livre, torres de transmissão de energia, corrimão de rodovias, estantes de painel solar, equipamentos pesados, aplicações que exigem proteção de corrosão de longa vida.

Placamento mecânico: Processo: Pote de zinco a frio (impacto) na superfície do fixador usando contas de vidro ou outro meio de impacto em um barril rotativo. Características: boa espessura do revestimento uniformidade e adesão. Vantagem principal: nenhum risco de fragilização de hidrogênio, tornando-o ideal para fixadores de alta resistência. A resistência à corrosão é semelhante ou um pouco melhor que o zinco eletroplinado da mesma espessura. Resistência à corrosão: moderada a boa, dependendo da espessura do revestimento. Coeficiente de atrito: semelhante ao zinco eletroplinado, pode ser modificado com pós-tratamento. APLICAÇÕES: Fixadores de alta resistência (por exemplo, classe 10.9/12.9 parafusos), peças sensíveis a fragilização de hidrogênio, componentes de aço da mola.

Fosfatando: Processo: imergir os prendedores em uma solução de fosfato para formar um revestimento de conversão de fosfato insolúvel (geralmente fosfato de zinco ou fosfato de manganês) via reação química. Geralmente requer lubrificação ou depilação subsequente para melhorar a prevenção e a lubrificação da ferrugem. Características: baixo custo. A própria camada de fosfato oferece proteção limitada à ferrugem, mas fornece uma excelente base para óleos, ceras ou tintas. O fosfato de manganês oferece boa resistência ao desgaste e propriedades anti-gola. Os processos de fosfação também apresentam algum risco de fragilização de hidrogênio (menor que a eletroplatação). Resistência à corrosão: baixa (camada de fosfato sozinha), baseia-se no óleo/cera subsequente e preventivo de ferrugem. Coeficiente de atrito: o óleo de fosfato pode fornecer um coeficiente de atrito baixo e estável, geralmente usado onde é necessária a pré -carga precisa. APLICAÇÕES: Como base para vedação ou pintura de óleo, componentes do motor automotivo, juntas que exigem atrito estável, lubrificação de formação a frio.

Revestimento de flocos de zinco (flocos de zinco não eletroliticamente aplicados): Processo: Aplicando uma tinta contendo flocos de zinco e/ou alumínio na superfície do fixador por meio de métodos de espinagem ou pulverização, seguido de cura (panificação). As marcas típicas incluem Dacromet®, Geomet®, Zintek®, Magni®. Características: fornece proteção de corrosão muito alta (efeitos de autocura de barreira sacrificial). Atinge alta resistência com camadas finas (normalmente 8-15 μm). Nenhum risco de fragilização de hidrogênio, ideal para fixadores de alta resistência. Geralmente inclui lubrificantes integrados para coeficientes de atrito estáveis e controlados. As cores são tipicamente cinza-prateado ou preto. Resistência à corrosão: muito alto, as horas do NSS geralmente variam de 600h a 1500h. Coeficiente de atrito: pode ser controlado com precisão em faixas específicas (por exemplo, 0,09 - 0,15), conforme necessário. Aplicações: Indústria automotiva (chassi, peças estruturais, sistemas de frenagem), energia eólica, máquinas de construção, fixadores de alta resistência, aplicações que exigem alta resistência à corrosão, liberdade de fragilização de hidrogênio e controle preciso de torque.

Plaada de liga (por exemplo, zinco-níquel): Processo: co-depositando dois ou mais metais eletroquimicamente, como zinco e níquel (normalmente 12-15% Ni). Também requer passivação. Características: oferece maior resistência à corrosão e melhor resistência ao calor do que o revestimento puro de zinco. Menor potencial de corrosão galvânica quando em contato com ligas de alumínio. Boa aparência. Ainda carrega o risco de fragilização de hidrogênio; requer assado em alívio de hidrogênio. Custo mais alto que o revestimento puro de zinco. Resistência à corrosão: High, as horas do NSS normalmente variam de 720h a 1000h. Coeficiente de atrito: depende da passivação e pós-tratamento. APLICAÇÕES: Automotivo (especialmente com pouca dor, contato com peças de alumínio), aeroespacial, aplicações que requerem resistência à corrosão de alta temperatura.

Revestimentos orgânicos (por exemplo, epóxi, PTFE): processo: resinas orgânicas de pulverização ou revestimento por imersão (como epóxi, poliuretano, PTFE) e curando-os. Características: Forneça excelente resistência química e proteção contra corrosão (efeito de barreira). Disponível em várias cores. Os revestimentos do PTFE oferecem muito baixo atrito e propriedades antiaderentes. Os revestimentos mais espessos podem afetar o ajuste dimensional. Resistência à corrosão: muito alta, dependendo do tipo de revestimento e espessura. Coeficiente de atrito: muito baixo para revestimentos PTFE. Varia para outros tipos. Aplicações: equipamentos de processamento químico, engenharia marítima, aplicações que requerem cores específicas, baixo atrito ou resistência química.

Passivação para aço inoxidável: Processo: não um "revestimento", mas um tratamento químico (normalmente usando ácido nítrico ou cítrico) para remover ferro livre e outros contaminantes da superfície de aço inoxidável e promover a formação de uma camada de óxido de cromo mais grossa e uniforme e mais inerte (filme passivo). Características: aprimora a resistência à corrosão inerente do aço inoxidável, mantendo sua aparência metálica. Processo simples e relativamente baixo de custo. Resistência à corrosão: melhora a resistência à corrosão natural do aço inoxidável. Coeficiente de atrito: relativamente alto. APLICAÇÕES: Todos os tipos de fixadores de aço inoxidável, especialmente após a usinagem ou para aplicações que requerem maior resistência à limpeza e corrosão.

Orientação de seleção específica para tratamentos de superfície de fixador

A seleção do tratamento de superfície apropriado requer o equilíbrio do ambiente de aplicação, requisitos de desempenho, custo e regulamentos:

Ambiente básico de corrosão interna / baixa: Requisitos: Prevenção básica da ferrugem, aparência limpa. RECOMENDAÇÕES: PLATENDO DE ZINC (Iridescente transparente/azul ou amarelo, espessura ≥ 5 μm) Passivação adequada. Óleo preventivo de ferrugem de fosfato se sensível ao custo.

Ambiente geral ao ar livre / industrial (corrosão moderada): requisitos: melhor resistência ao tempo e prevenção de ferrugem. RECOMENDAÇÕES: Passo de zinco mais espesso (≥ 8-12 μm) passivação de alto desempenho (por exemplo, passivação de camada espessa), revestimento mecânico ou revestimento de flocos de zinco em nível básico.

Ambiente externo / marítimo / marinho / alto ambiente de umidade / química (alta corrosão): Requisitos: Proteção de corrosão a longo prazo e confiável.

Recomendações: galvanização a quente (HDG) (adequado onde a tolerância ao ajuste da linha é menos crítica), revestimento de flocos de zinco de alto desempenho (Geomet®, Zintek®, Magni®, etc.), revestimento de liga de zinco-níquel ou prendedores de aço inoxidável selecionados diretamente (aprovação de passivação). Os revestimentos orgânicos (por exemplo, epóxi) também podem ser considerados.

Fixadores de alta resistência (classe da propriedade ≥ 10,9): Requisitos: Evite o risco de fragilização de hidrogênio enquanto atende às necessidades de proteção contra corrosão.

Recomendações: Priorize processos sem o risco de fragilização de hidrogênio: revestimento de flocos de zinco, revestimento mecânico. Se estiver usando eletroplatação (zinco ou zinco-níquel), garanta o cozimento completo e eficaz do alívio de hidrogênio de acordo com os padrões, com rigoroso controle e validação do processo. O HDG geralmente não representa o risco, mas esteja atento aos problemas de ajuste.

Requer controle preciso de controle de torque / coeficiente de atrito estável: Requisitos: Alta consistência na pré -carga. Recomendações: óleo de fosfato/cera, revestimentos de flocos de zinco com lubrificantes integrados, revestimento de zinco/zinco-níquel com selantes lubrificantes. Sempre consulte os dados do fornecedor para o coeficiente de intervalo de atrito (geralmente especificado em condições de teste definidas).

Ambiente de alta temperatura (por exemplo, compartimento do motor): Requisitos: estabilidade do revestimento a temperaturas elevadas. Recomendações: revestimento de liga de zinco-níquel, certos revestimentos especializados em flocos de zinco, fosfação de manganês ou aço resistente ao calor não revestido/aço inoxidável. O desempenho padrão de zinco se degrada a temperaturas mais altas (por exemplo,> 15 0 ∘ C).

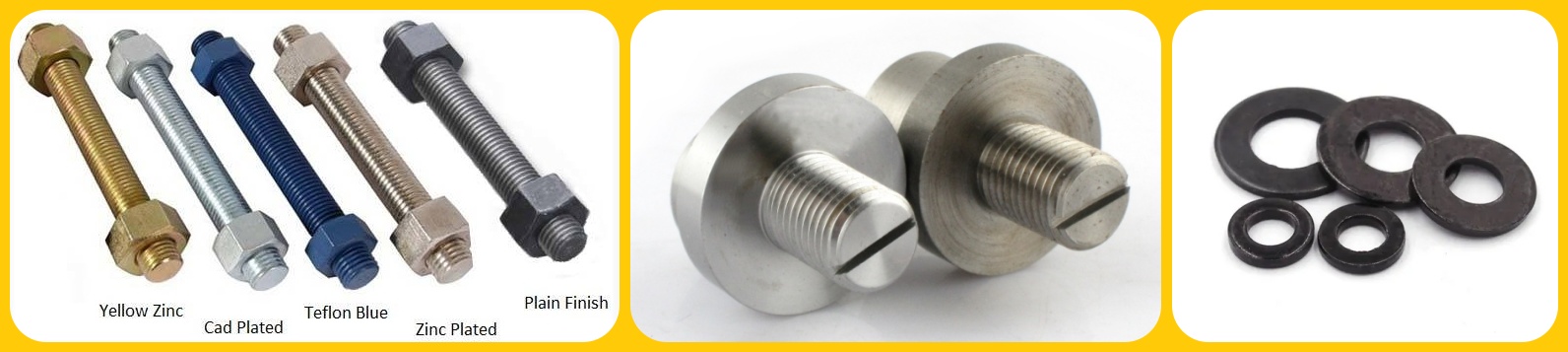

Requisitos de aparência: Requisitos: cor ou brilho específico. RECOMENDAÇÕES: Batadilho de zinco várias cores de passivação (transparente/azul, amarelo, preto), óxido preto, revestimento de flocos de zinco (cinza prateado/preto), revestimentos orgânicos (várias cores). Aço inoxidável passivado para aparência metálica.

Requer condutividade elétrica (por exemplo, aterramento): Requisitos: baixa resistência ao contato. Recomendações: A maioria dos revestimentos metálicos (zinco, zinco-níquel) oferece boa condutividade, mas observe que as camadas de passivação podem introduzir leve isolamento. Evite revestimentos orgânicos grossos. Garanta superfícies de contato limpas.
Contato com metais diferentes (por exemplo, ligas de alumínio): Requisitos: Minimize o risco de corrosão galvânica. Recomendações: revestimento de liga de zinco-níquel (potencial mais próximo do alumínio), revestimentos de flocos de zinco (aqueles que contêm benefícios de alumínio oferecem) ou usam arruelas/revestimentos isolantes para isolamento. Evite o contato direto entre o aço/cobre simples e o alumínio.

Propriedades e considerações de tratamento da superfície -chave

Resistência à corrosão: Definição: Capacidade de resistir à degradação ambiental, comumente medida por horário de teste de spray de sal neutro (NSS) (h) por padrões como ISO 9227., por exemplo, NSS 240H significa nenhum nível especificado de corrosão (geralmente ferrugem vermelha) aparece dentro de 240 horas em uma câmara de pulverização de sal padrão. Seleção: Escolha as horas apropriadas do NSS com base na categoria de corrosividade do ambiente de serviço. Geral Indoor> 72h, Overido/Geral Outdoor> 240h, ambientes severos> 600h ou até 1000h.

Espessura do revestimento/depósito: Definição: A espessura da camada de tratamento da superfície, geralmente em micrômetros (μm). Impacto: afeta diretamente a resistência, o custo e o ajuste da corrosão (especialmente para fixadores roscados). A espessura excessiva pode causar problemas de montagem. Padrões como a ISO 4042 especificam requisitos.

Coeficiente de atrito (COF / μ): Definição: parâmetro que descreve o atrito entre roscas e sob a cabeça durante o aperto. Impacto: determina a força de fixação (pré -carga) alcançada para um determinado torque de aperto (t = k ⋅ f ⋅ d, onde k está intimamente relacionado ao COF). Um COF estável e controlado é vital para a confiabilidade conjunta. Seleção: Para juntas críticas, selecione revestimentos que fornecem COF estável (por exemplo, flocos de zinco, óleo de fosfato). Consulte ou teste o intervalo de COF (normalmente 0,08-0,20) com base nos requisitos de projeto.

Risco de fragilização de hidrogênio (HE): Definição: o aço de alta resistência absorve hidrogênio durante a fabricação ou revestimento, reduzindo a ductilidade e potencialmente levando a fraturas frágeis atrasadas inesperadas sob estresse. Seleção: para a classe de propriedade ≥ 10,9 (ou dureza ≥ 320 h V), priorize processos sem risco de HE (revestimento mecânico, flocos de zinco) ou garanta o cozimento pós-plataforma adequado por padrões (por exemplo, ISO 4042).

Adesão e ductilidade: Definição: Quão bem o revestimento se liga ao metal base e sua capacidade de resistir a rachaduras ou descascamento durante o estresse/deformação. Seleção: o revestimento deve suportar tensões de instalação sem descamação. Avaliado por testes como testes de dobra, impacto ou aderência cruzada.

Resistência à temperatura: Definição: A temperatura operacional máxima na qual o revestimento mantém suas propriedades (principalmente proteção contra corrosão). Seleção: escolha com base na temperatura máxima de serviço. Observe que alguns revestimentos (como passivação padrão de zinco) se degradam a temperaturas elevadas.

Custo: Definição: Despesa relativa de diferentes processos de tratamento de superfície. Seleção: custo do equilíbrio com requisitos de desempenho. Geralmente, o revestimento/fosfatação de zinco é menor, enquanto HDG/Flago de Zinco/Nickel de Zinco são um custo mais alto.

Regulamentos ambientais: Definição: Regras como ROHs da UE (restrição de substâncias perigosas) e alcance (registro, avaliação, autorização e restrição de produtos químicos 1) limitam o uso de substâncias como cromo hexavalente (CR6) e cádmio (CD).

Como partes C críticas na cadeia de suprimentos de fixador automotivo, o gerenciamento eficaz de pregos de bola é essencial para otimizar a eficiência geral da cadeia de suprimentos. Entendemos os desafios que os compradores e engenheiros enfrentam para garantir a oferta estável, reduzir custos e melhorar a qualidade. Ao fazer parceria conosco, você pode:

Aquisição de otimização: oferecemos soluções de um balcão, reduzindo os números de fornecedores e os custos de gerenciamento.
Otimize o Gerenciamento de Inventário: Fornecemos serviços de entrega VMI (fornecedor de inventário gerenciado pelo fornecedor) e JIT (Just-in-time), garantindo fornecimento oportuno e reduzindo o acúmulo de inventário.
Melhorar o controle da qualidade: temos um sistema de produção certificado pela IATF 16949, garantindo que a qualidade do produto atenda aos mais altos padrões.
Construa parcerias de longo prazo: estamos comprometidos em estabelecer parcerias estáveis de longo prazo com nossos clientes, abordando em conjunto os desafios da cadeia de suprimentos e alcançando benefícios mútuos.

Conheça alguns membros de nossa equipe dedicada, prontos para ajudá -lo:
Coco Chen, Diretor de Desenvolvimento de Negócios: coco.chen@zjzrap.com
Freddie Xiao, gerente de contas: Freddie.xiao@zjzrap.com
Brian Xu, Assistente de Vendas Técnicas: Brian.xu@zjzrap.com

Explore nossas capacidades e gama abrangente de produtos: https://www.zjzrqc.com/product

Certificado IATF16949

Endereço HQ & Factory:
680, estrada Ya'ao, cidade de Daqiao, distrito de Nanhu, cidade de Jiaxing, província de Zhejiang, China


Mapa on -line para ver onde estamos exatamente localizados:

Página do LinkedIn • Produtos • Video Showcase • Contate-nos • CAPAFAIR NINGBO 2025
